Ⅰ. Kas ir transformatora eļļas konservators?

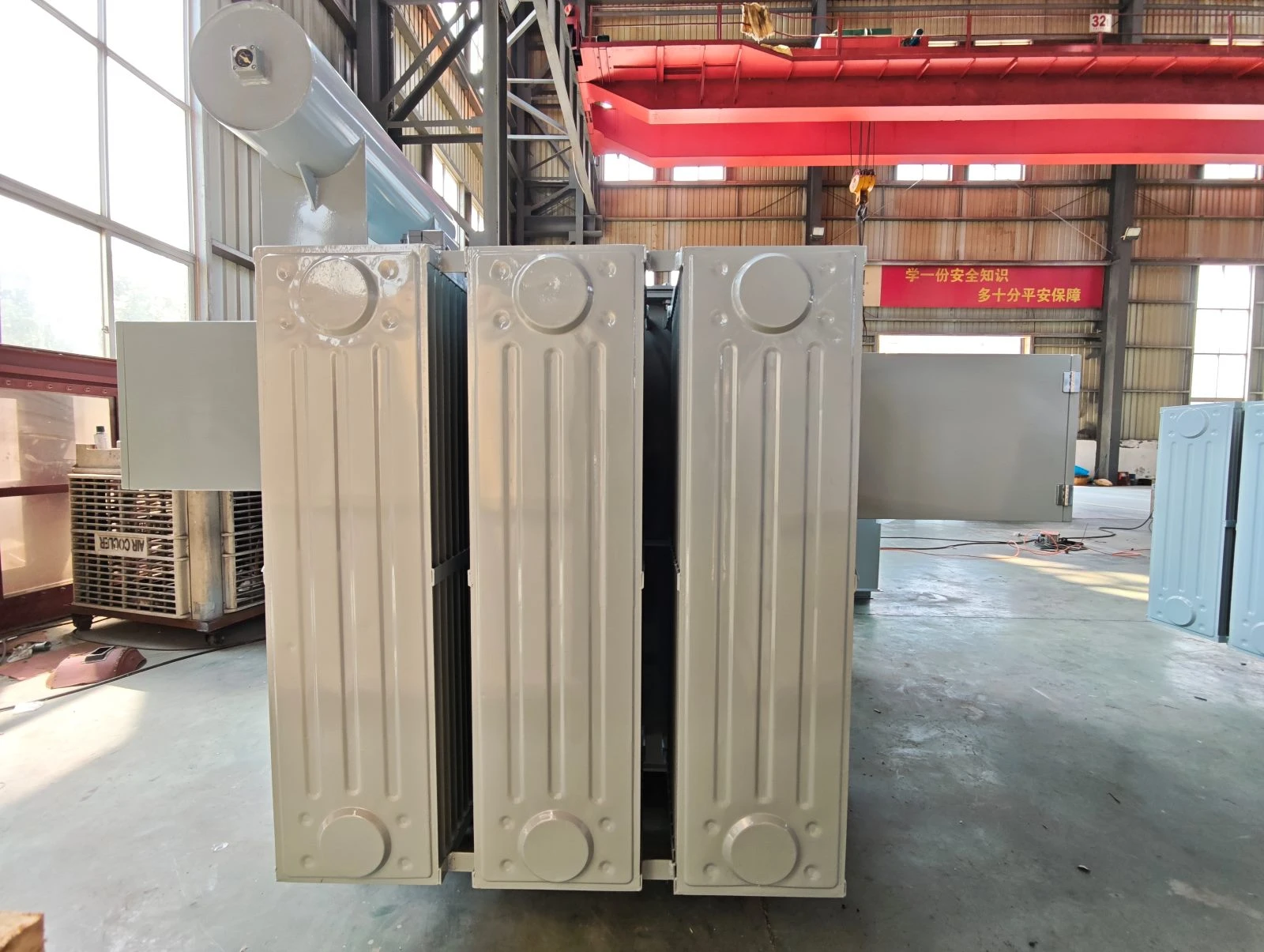

Ikviens, kurš ir redzējis lauka transformatorus, atsevišķu transformatoru augšpusē pamanīs lielu cilindrisku cauruli, kas ir līdzīga sadzīves ūdens sildītāju ūdens uzglabāšanas tvertnei. Tas nav piepildīts ar ūdeni vai gāzi, bet gan ar profesionālu transformatora izolācijas eļļu. Šis komponents ir nosaukts par eļļas konservatoru, kas pazīstams arī kā eļļas spilvens, kas ir īpaša eļļas uzglabāšanas sastāvdaļa eļļas -iegremdētajiem transformatoriem. Kā standarta atbilstošā daļa, eļļas konservators ir standarta piederums1000 kva transformatorspiegādā JINSHANMEN TECHNOLOGY CO., LTD.
Ⅱ. Kāpēc transformatoriem ir nepieciešams eļļas konservators?
Daudzi lietotāji brīnās, ka transformatora eļļa ir pilnībā noslēgta transformatora degvielas tvertnes iekšpusē, tāpēc kāpēc ir konfigurēts papildu eļļas konservators? Galvenais iemesls ir termiskās izplešanās un aukstās kontrakcijas fizikālais princips.
Ikdienas darbības laikā transformatori rada nepārtrauktu siltumu un eļļas temperatūra paaugstinās. Pilnībā-piepildītās transformatora eļļas apjoms palielināsies, un liekā eļļa ieplūdīs eļļas tvertnē bufera telpai. Kad apkārtējā temperatūra pazeminās, eļļas daudzums samazinās, un eļļa automātiski plūst atpakaļ uz transformatora degvielas tvertni. Tās galvenā funkcija ir regulēt eļļas līmeni, uzglabāt eļļu un stabili papildināt eļļu, pastāvīgi uzturot transformatora degvielas tvertni piepildītu ar eļļu.
Papildus eļļas līmeņa regulēšanai eļļas konservatoram ir vairākas palīgfunkcijas, kas var stabilizēt izolācijas jaudas transformatora darbības stāvokli sarežģītos jaudas scenārijos:
Izolācijas funkcija: tā izolē iekšējās zemsprieguma elektriskās daļas no zemes, lai novērstu strāvas noplūdes risku.
Dzesēšanas funkcija: Cirkulējošā transformatora eļļa absorbē iekšējo darba siltumu un izkliedē siltumu ārējā vidē, izvairoties no aprīkojuma pārkaršanas bojājumiem.
Eļļas kvalitātes uzturēšana: tā veido daļēji{0}}slēgtu darbības vidi, lai samazinātu eļļas saskari ar ārējo gaisu, palēninot eļļas oksidēšanos un piesārņojumu, lai pagarinātu eļļas kalpošanas laiku.
Mitruma izolācija: bloķē ārējā mitruma iekļūšanu transformatora eļļā. Mitrums samazinās eļļas izolācijas veiktspēju, izraisīs elektriskās strāvas trieciena risku un saīsinās 1000 kva transformatora kalpošanas laiku.
Ⅲ. Kāda ir transformatora eļļas konservatora struktūra?
Eļļas konservatora galvenais korpuss ir cilindrisks konteiners, kas metināts ar tērauda plāksnēm un kura tilpums ir aptuveni 10% no transformatora degvielas tvertnes tilpuma. Parasti puse no tās iekšējās telpas ir piepildīta ar transformatora eļļu, rezervējot pietiekami daudz vietas eļļas izplešanās un saraušanās procesam. Tas ir horizontāli uzstādīts transformatora degvielas tvertnes augšpusē un savienots ar galveno degvielas tvertni caur savienojošiem cauruļvadiem un gāzes releju, tāpēc iekšējais eļļas līmenis var brīvi paaugstināties un kristies, mainoties temperatūrai. Eļļas konservatora sānos ir uzstādīts stikla eļļas līmeņa mērītājs, lai darbinieki varētu ērti pārbaudīt-reāllaika eļļas līmeņa datus, kas ir ērti ikdienas pārbaudei.izolācijas strāvas transformators.
Ⅳ. Kādi ir transformatoru eļļas konservatoru veidi?
Pasaules energoiekārtu tirgū ir trīs galvenie eļļas konservatoru veidi: kapsulas tipa, gofrētā tipa un diafragmas tipa.
Kapsulas -tipa eļļas konservators: iekšpusē ir ievietota gumijas kapsula, lai atdalītu transformatora eļļu no ārējās atmosfēras. Kapsula izplešas vai saraujas sinhroni ar eļļas tilpuma izmaiņām, lai stabilizētu iekšējo eļļas spiedienu un eļļas līmeni.
Gofrētais -tipa eļļas kondensators: tas izmanto metāla rievotas izplešanās daļas, lai izolētu eļļu un gaisu, iedalītas iekšējās eļļas un ārējās eļļas veidā. Iekšējā eļļas tipam ir labāka blīvējuma veiktspēja, bet lielāks kopējais izmērs.
Diafragmas -tipa eļļas konservators: izmanto gumijas diafragmu eļļas-gaisa izolēšanai. Kad eļļas temperatūra paaugstinās, diafragma izplūst uz āru; kad eļļas temperatūra pazeminās, diafragma ieelpo gaisu, lai līdzsvarotu iekšējo spiedienu, kas ir plaši saskaņots ar parasto 1000 kva transformatoru sadales elektrotīklam.
Ⅴ. Transformatoru eļļas konservatoru ikdienas apkopes noteikumi
Zinātniskā ikdienas apkope var samazināt darbības traucējumus un pagarināt transformatoru kalpošanas laiku:
1. Eļļas līmeņa un temperatūras uzraudzība: pārbaudiet korelāciju starp reāllaika-eļļas līmeni un darba eļļas temperatūru agrīnā darbības stadijā. Veiciet savlaicīgu apkopi, ja dati nesakrīt.
2. Sezonas apkope: pārraugiet eļļas līmeņa svārstības vasarā, lai novērstu eļļas pārplūdi, ko izraisa augsta temperatūras izplešanās; ziemā uzpildiet kvalificētu transformatora eļļu, lai izvairītos no nepietiekama eļļas daudzuma, kas ietekmē transformatora darbību.
3. Standarta eļļas iesmidzināšana: pirms eļļas iepildīšanas pabeidziet pilnu izplūdes darbu, lai izvairītos no nepareiza eļļas līmeņa, ko izraisa sajaukts gaiss cauruļvados.
4. Apstrāde ar noplūdi: Ja eļļas līmeņa logā notiek eļļas noplūde, iekšējā gofrētā daļa vai membrāna ir bojāta. Lai aizsargātu izolācijas strāvas transformatora iekšējo izolācijas sistēmu, pirms profesionālas pēcpārdošanas-apkopes uz laiku uzstādiet mitruma absorbētāju pie elpošanas pieslēgvietas.
